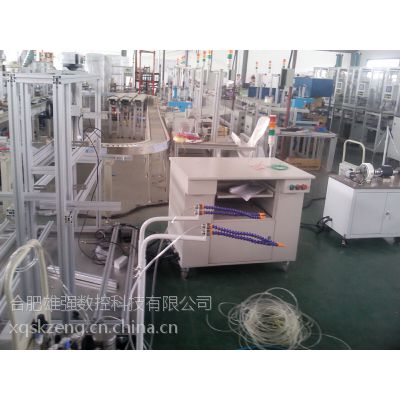

玻璃升降器模拟性能检测内容：

1、手动玻璃升降器性能检测说明：

1）手柄扭矩检测：把玻璃升降器安装在铝合金的模板上，和前端的模拟玻 璃负载相连接。在70±5N负载作用下通过扭矩传感器的驱动机构和玻璃升降器的手柄轴相连，计算机控制伺服电机转动加力，使升降器往复运动，通过扭矩传感器记录模拟手柄驱动机构运动过程中的力矩变化，

2）玻璃下降量检测：在试验运行的过程中,通过计算机控制模拟玻璃升降器停在任意位置，使伺服电机突然停止工作， 即手柄力被撤消，通过位移传感器测量并计算出玻璃下降量；

3）运动平行度检测：在模拟玻璃基板中心位置左右150mm处各有一检测点，通过位移传感器测量出不同位置的高度差，并计算出玻璃升降器的运行平行度。

4）操作强度检测：利用电机、动态扭矩传感器机构，在传动轴上施加的力矩，检测各部位是否损害。通过人工肉眼判断和人工数据分析帮助判断检测各部位是否被破坏或***变形，传动机构是否脱齿。再做手柄扭矩或电流特性试验和操作强度的检测前的数据相比较，判断是否损坏。

5）静强度检测：把玻璃升降器安装模拟门试验台架上，控制玻璃 升降器运行到一半玻璃行程，在玻璃托架中心位置施加500N的负载，加载1~5S，然后去掉负载，检测各部位是否损害。

2、电动玻璃升降器性能检测项目的实现：

1)电流特性检测：玻璃升降器在试验电压下，通过电流传感器检测升降器的工作电流和堵转电流；电流在试验中的以位移和电流关系曲线的形式显示玻璃升降器工作电流关系，横坐标为玻璃托架的行程，纵坐标为上升、下降的工作电流和堵转电流；

2)上升、下降行程检测：通过位移传感器测量玻璃升降器到上止档到和下止档之间的距离。

3)上升、下降时间检测：通过计算机检测上堵转到下堵转的时间；

4)上升、下降运行速度检测：升降器在试验电压下使模拟玻璃上升、下降，用测量玻璃从上止档到下止档的上升、下降的时间和行程换算出玻璃升降器的平均速度；

5)关闭力检测：在试验的电压及线阻条件下，使模拟玻璃上升到上止档附近位置进行碰撞力传感器，检测关闭力的大小，检测是否在规定值范围内。

6)防夹性检测：在试验的电压条件下，使玻璃上升至1/3处到距上止档4厘米处范围内，通过力传感器检测其堵转力大小。

7)自锁性检测：把玻璃升降器安装模拟门试验台架上，控制玻璃升降器运行到一半玻璃行程，在玻璃托架中心位置施加500N的负载，加载1~5S，然后去掉负载，再用位移传感器测量玻璃下降量。

8)过电压试验：将升降器安装在试验台上，用18V工作电压，进行5个工作循环，再做基本性能试验，人工判断偏差在20%以内为合格；试验负载电源

9)耐过压试验：将升降器安装在试验装置上，用16.5V工作电压，进行10个工作循环，再做基本性能试验，人工判断偏差在20%以内为合格

10）热保护检测：将玻璃升降器安装在试验台架上，使电机堵转，测量热保护器的***打开时间、恢复时间及开断次数即

（二）、玻璃升降器实车门耐久试验检测项目：玻璃升降器装在实车门上进行耐久试验，和外部的控制柜相连接。耐久试验分段进行，分段存储试验数据。

（1）前门升降器： 15000个工作循环；（其中分配为：首先在环境 温度下做5000个工作循环，然后在-20℃下做2000个工作循环，继而在+70℃下做3000个工作循环，***在环境温度下做5000个工作循环）

（2）后门升降器：7500个工作循环；（其中分配为：首先环境温度下做2500个工作循环，然后在-20℃下做1000个工作循环，继而在+70℃下做1500个工作循环，***在环境温度下做2500个工作循环）

（3）耐久试验过程中可以设定玻璃升降器的1/2和1/3的位置的工作循环，同时在上止档、下止档、1/2、1/3四处用光电开关检测是否到位；

（4）环境温度：5-40℃；升降器的一个工作循环为：玻璃上升到上止档，堵转1s，停顿6s，然后使玻璃下降到下止档，阻塞1s，断电6s，以上设置的各堵转、停顿时间可调。

（5）检测状态及数量：采用实际车门，同时检测两个车门的耐久试验；即实车门左右各一个，采用背靠背的安装方式，可以满足两个电动也可以满足两个手动。

（6）耐久试验中检测电动玻璃升降器的工作电流和电压；

（三）、夹具部分：出厂时，乙方根据甲方提供的一种叉臂式和一种绳轮式玻璃升降器，提供相应的玻璃升降器安装夹具，共2块安装板。

（四）、计算机控制部分：

计算机控制柜下方有轮子可以推动，可以分别同模拟台架和实车台架连接，控制玻璃升降器的基本性能试验和耐久试验。

1) 计算机系统配置：

◇ 工业控制计算机:

P4 3.0G/1G/160G17’ 液晶显示器

◇ 喷墨打印机及附件

2) 电机控制板卡及电路

3) 20N.m扭矩传感器及变送器

4) 600mm位移传感器及变送器

5) 50 mm位移传感器及变送器

6) 电流、上行、下行速度检测

7) 高速高精度A/D检测卡

8) 计算机程控柜（含电器控制）

六、控制及数据处理软件部分：WINDOWS2000操作平台，操作容易，可设定工各类检测参数（根据检测标准）。标准化的试验报表格式，包括检测数据输出、规范、准确。

1) 型号扩展模块：既可添加一种玻璃升降器的产品型号，也可删除某个玻璃升降器；

2) 试验参数模块：试验动作编辑，可编辑停顿时间、模拟玻璃阻尼大小、动作过程等参数，组合出不同的试验动作，适合各种玻璃升降器的基本性能试验；试验参数模块：可设定手柄扭矩、玻璃下降量、运动平行度、操作强度、工作电流和堵转电流、关闭力、上升和下降行程、运行速度、运行时间等试验参数。

3）试验功能模块：手柄扭矩功能、玻璃下降量功能、运动平行度检测功能、操作强度检测功能、静强度检测功能、电动玻璃升降器电流特性检测功能、关闭力检测功能、上升和下降行程检测功能、运行速度检测功能、运行时间检测功能、自锁性检测功能。

4）系统维护模块：可以控制手柄正反转，电动玻璃升降器的上下运行等。

5）系统功能模块：分为系统管理模块、打印模块、可更改相关试验报表内容、打印试验报告。试验过程中记录试验参数并保存。

七、 试验电源：

◇ 负载电源输入参数：

◇ 相对温度：－10℃-＋40℃

◇ 输入电压：交流220V＋10%，50Hz

◇ 负载电源输出电压调整范围（两档）：10~14V/15~20V，直流输出波纹电压（峰-峰）值≤100mv；

◇ 试验负载电流30A；接线电阻：0.25±0.02Ω。

八、试验台技术指标

8.1机械性能：

◇ 耐久试验动作频率：5~10次/分钟，通过调整手柄速度和停顿时间获得；

◇ 动作包括：上行、下行、停止、堵转；直线行程600mm。

8.2电性能：

◇ 手柄扭矩检测范围：0.1~10N.m，检测精度：2%FS，显示精度： 0.01N.m；

◇ 关闭力检测范围：10~500N，检测精度：1% FS，显示精度：1N；

◇ 上升、下降行程检测范围：1~600mm，检测精度：0.5% FS，显示精度：1mm；

◇ 运行速度检测精度：1% FS；

◇ 上升、下降时间检测范围：1~10S，检测精度：0.5% FS；显示精度：0.1S；

◇ 电压调整范围： 10~20V，10~14V/15~20V，直流输出波纹电压（峰-峰）值≤100mv；

◇ 电压显示分辨率0.1V;

◇ 电流显示分辨率0.1A;

九、使用条件：

◇ 海拔高度： 0-1000m ；

◇ 湿度范围：35-90%（相对湿度）；

◇ 使用温度范围：10-35℃；

◇ 供电电压：AC 220V±10%/50Hz，接地线；

◇ 气源：0.4~0.7MPa，流量0.4L/S；
